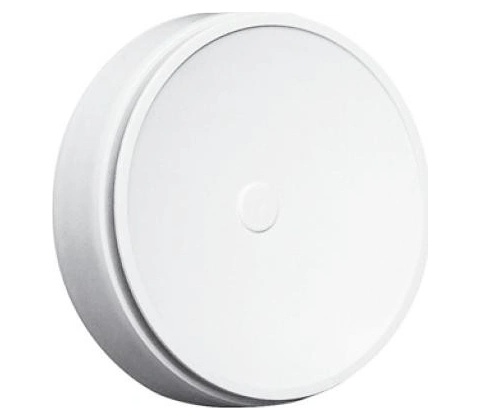

Ventishop VST 08-1

Plastové talířové ventily pro přívod vzduchu mají snadno nastavitelný středový element pro regulaci průtoku. Ventil je vybaven otvorem pro měření tlaku. Zároveň je možné talířový ventil vybavit nastavitelným deflektorem, který omezí proud přiváděného vzduchu do prostoru v úhlu 180°. Talířový ventil je opatřen těsnicí páskou pro utěsnění v montážním kroužku. Plastové ventily je možné čistit slabými roztoky neagresivních saponátů. Ventily VST jsou vyrobeny z polypropylenu, barva bílá. Odolávají některým zředěným chemikáliím. Velmi výhodný aerodynamický tvar snižuje hluk ventilu a významně snižuje riziko přeslechového hluku. pro přívod vzduchu vhodný do domácností, kanceláří apod. dobré nastavovací parametry nízká hladina hluku rychlá a snadná instalace snadné měření průtoku vzduchu nízká tlaková ztráta teplota okolí do 100 °C odolnost proti některým chemikáliím možnost vybavení deflektorem Instalace:Ventily se zasunují pomocí plochých pružin do zděře VLZ, která umožňuje upevnění ventilu do stropní konstrukce, zdi nebo potrubí. Z jedné strany zděře se zasouvá talířový ventil, z druhé strany se nasadí ohebná flexohadice a spoj se upevní pomocí ocelové nebo nylonové upínací pásky. Zděř lze upevnit i do kruhového potrubí. Pro potrubí Průměr 150 a Průměr 160 se použije příslušná zděř VLZ a talířový ventil vždy Průměr 160. Měření a regulace:Regulace průtoku vzduchu se provádí otáčením středového disku, kterým se mění otevření ventilu „a“ (mm). Měření průtoku vzduchu se provádí jako měřění diference tlaků za použití měřící trubice. Bližší informace viz diagramy. Závislost průtoku a tlakové ztráty na otevření ventilu „a“ je vyjádřena vztahem: q = k OdmocninaDeltapm (l/s), (Pa) V grafech je n = počet otáček disku a a = otevření ventilu (mm). Dosah je uváděn pro maximální rychlost proudění v = 0,2 m/s.
