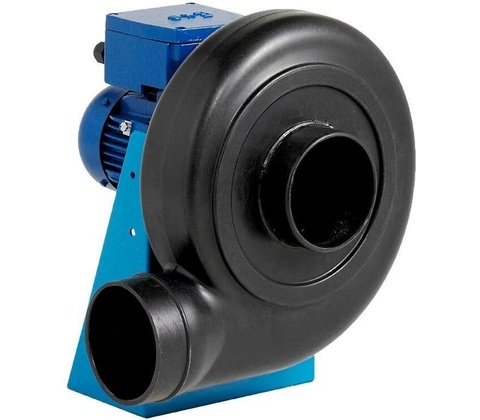

Systemair PRF-EX 200D2

Silný, odolný ventilátor pro bezpečné odvětrání náročných provozů.

Ventilátor Systemair PRF-EX 200D2 je chemicky odolný radiální ventilátor s ATEX certifikací určený pro odtah korozivních plynů v náročných provozech. Nabízí průtok 2170 m3/h, připojení Ø200 mm, krytí IP55 a motory s integrovanými PTC termistory; regulaci otáček zajistí frekvenční měnič mimo výbušnou zónu.

Nasazení ve výbušných provozech

Ventilátor Systemair PRF-EX 200D2 je navržen pro odtah plynů v chemických provozech, lakovnách nebo nabíjecích stanicích. Má ATEX schválení II 2G Ex h IIB+H2 T4, takže lze použít v zónách 1G a 2G při dodržení instalačních pravidel.

Odolné materiály a konstrukce

Plášť je z tepelně zpracovaného, UV-odolného PE a oběžná kola jsou z PP, což zvyšuje odolnost proti korozivním plynům. Podstavec je z pozinkované oceli s práškovým lakem a celé provedení je v černé barvě.

Výkon a připojení

Jednotka nabízí průtok 2170 m3/h, otáčky 2838 min⁻¹, příkon 1989 W a napájení 400 V. Standardní připojení je na kruhové potrubí Ø200 mm, což usnadňuje integraci do vzduchotechniky.

Ochrana motoru a řízení otáček

Motory mají integrované PTC termistory vyvedené na svorkovnici, které musí být připojeny na odpovídající relé tepelné ochrany. Otáčky regulujete frekvenčním měničem umístěným mimo explozi ohrožené prostředí.

Instalace a servis

Jednotka je určena pro připojení na kruhové potrubí a směr výtlaku lze natočit (standardní poloha LG270). Odborná instalace je nutná; svorkovnice je umístěna přímo na motoru pro snadný servis a připojení.

Klíčové vlastnosti

• ATEX certifikace pro zóny 1G a 2G (II 2G Ex h IIB+H2 T4)
• Chemicky odolné tělo z UV-odolného PE a lopatky z PP
• Vysoký průtok 2170 m3/h a připojení Ø200 mm
• Integrované PTC termistory; regulace otáček pomocí frekvenčního měniče
• Krytí IP55 a konstrukce vhodná pro náročné provozy

Často kladené otázky

Je tento ventilátor vhodný do lakovny?

Ano. Ventilátor Systemair PRF-EX 200D2 má ATEX certifikaci a chemicky odolné provedení, takže ho můžete použít v lakovnách a podobných provozech — instalaci však musí provést odborník a dodržet podmínky ATEX.

Lze výkon regulovat přímo na ventilátoru, nebo musím použít měnič?

Otáčky se regulují pomocí frekvenčního měniče; měnič a tepelné ochrany musí být vždy umístěny mimo prostředí s nebezpečím výbuchu. Přímá vestavěná regulace na jednotce není standardní.

Jaké připojení a průměr potrubí má tento ventilátor?

Ventilátor se připojuje na kruhové potrubí s průměrem Ø200 mm. Směr výtlaku lze natočit podle potřeby a svorkovnice pro připojení je umístěna přímo na motoru pro snadný přístup.

Je krytí IP55 dostatečné proti prachu a vodě?

Ano. Krytí IP55 zajišťuje ochranu proti prachu a tryskající vodě, ale v silně korozivních nebo mokrých provozech dodržujte doporučené materiály a pravidelnou kontrolu těsnění a povrchů.
