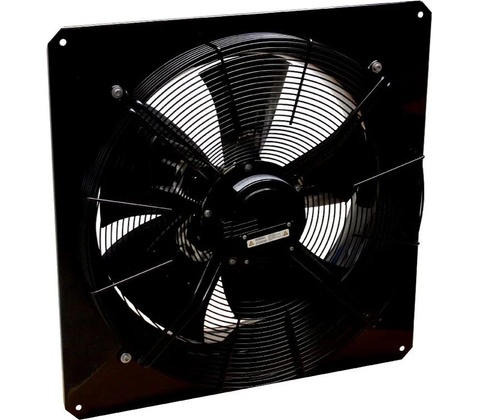

Systemair AW 500DV

Spolehlivé odvětrání pro dílny a sklady — robustní ventilátor, který zvládne velké objemy vzduchu.

Axiální nástěnný ventilátor Systemair AW 500DV nabízí vysoký průtok vzduchu 9140 m³/h, příkon 770 W a třífázové napájení 400 V, takže zvládne odvod vzduchu v dílnách, garážích a skladech. Jeho pozinkovaný ocelový plášť s černou práškovou úpravou a krytím IP54 zaručuje odolnost v náročném prostředí. Ventilátor vyžaduje odbornou instalaci a umožňuje řízení otáček pomocí frekvenčního měniče, tyristoru nebo přepínače hvězda/trojúhelník.

Robustní provedení pro průmyslové prostředí

Ventilátor Systemair AW 500DV má plášť z pozinkovaného ocelového plechu s černou práškovou úpravou a ochrannou mřížku na sání (velikosti 200–630). Díky IP54 a tepelnému zařazení F si poradí v prašném a vlhkém prostředí bez rychlého opotřebení.

Technické parametry a výkon

Axiální konstrukce poskytuje průtok 9140 m³/h při 1 300 ot./min; příkon motoru je 770 W a napájení 400 V. Ventilátor je určen pro nízkotlaké vzduchotechnické systémy a pro připojení k potrubí o průměru Ø500 mm.

Regulace otáček a tepelná ochrana

Motor má integrované kontakty TK, které je nutné připojit na relé tepelné ochrany. Otáčky lze řídit frekvenčním měničem (se sinus filtrem), tyristorem, přepínačem hvězda/trojúhelník nebo 5‑stupňovým transformátorem podle typu řízení.

Montáž, připojení a servis

Axiální ventilátor se montuje na zeď nebo strop pomocí montážních šroubů; svorkovnice je standardně umístěna na plášti (svorkovnice IP44). Doporučujeme odbornou instalaci, abyste zajistili správné třífázové připojení a bezpečné kotvení.

Klíčové vlastnosti

• Výkon až 9 140 m³/h pro náročné odvětrávání
• Třífázový provoz 400 V, příkon 770 W, otáčky 1 300 min⁻¹
• Robustní pozinkovaný ocelový plášť s černou práškovou úpravou (RAL9005) a krytí IP54
• Nástěnné provedení vhodné do dílen, garáží a skladů; odborná instalace doporučena

Často kladené otázky

Je tento ventilátor vhodný do dílny nebo garáže?

Ano. Ventilátor Systemair AW 500DV je konstruovaný pro provoz v dílnách a garážích – zvládne velké objemy vzduchu a má krytí IP54, takže odolá prašnému a vlhkému prostředí. Pamatujte na správné připojení k třífázové síti a odbornou montáž.

Jak se dají regulovat otáčky?

Otáčky lze regulovat více způsoby: pomocí frekvenčního měniče (se sinus filtrem), tyristoru, přepínače hvězda/trojúhelník nebo 5‑stupňového transformátoru. Volbu přizpůsobte řízení výkonu a kompatibilitě s vaším systémem; instalaci a nastavení doporučujeme svěřit specialistovi.

Musím k instalaci zavolat odborníka, nebo ji zvládnu sám?

Doporučujeme odbornou instalaci. Ventilátor pracuje na 400 V třífázově, vyžaduje zapojení TK kontaktů do relé tepelné ochrany a pevné kotvení k nosné konstrukci, což přesahuje běžné domácí elektropráce.

Co když chci ventilátor nainstalovat na strop místo na zeď?

Můžete ho montovat na zeď i na strop – výrobce uvádí možnost instalace v libovolné poloze pomocí montážních šroubů. Před montáží zkontrolujte průchod potrubí (prostor pro Ø500 mm připojení) a zajistěte pevné upevnění a správné elektrické připojení.
