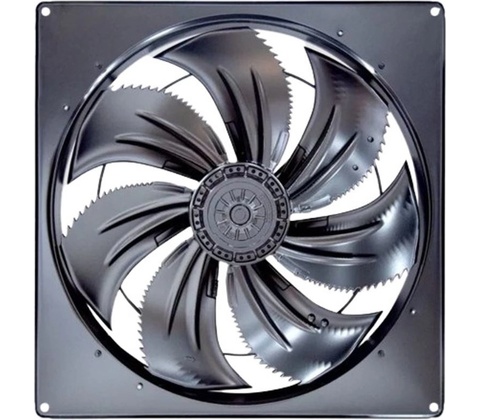

Systemair AW 1000DS

Silný nástěnný axiální ventilátor pro spolehlivé odvádění vzduchu ve velkých dílnách a skladech.

Ventilátor Systemair AW 1000DS je třífázový nástěnný axiální ventilátor určený pro odvod vzduchu v nízkotlakých systémech, vhodný do dílen, garáží a skladů. Model AW 1000DS nabízí průtok 36 468 m³/h, příkon 2 700 W a provoz na 400 V při 820 ot./min; svorkovnice má IP54** a motor má tepelnou ochranu TK. Montáž vyžaduje odborníka.

Robustní konstrukce pro provoz v provozovnách

Tělo ventilátoru je z pozinkovaného ocelového plechu s černou práškovou úpravou a osazením přizpůsobeným pro velké světlosti potrubí. Axiální oběžné kolo je vyrobeno z odolných materiálů a konstrukce snáší průmyslové prostředí bez zbytečných úprav.

Výkon a provozní parametry

Model poskytuje průtok 36 468 m³/h při 820 ot./min a spotřebě 2 700 W, což ho řadí mezi jednotky pro velké místnosti. Ventilátor je navržen pro nízkotlaké vzduchotechnické systémy a poskytuje stabilní odvádění vzduchu v komerčních aplikacích.

Řízení otáček a kompatibilita

Motor s AC technologií lze regulovat přes frekvenční měnič (doporučen sinus filtr), tyristor, nebo přepínač hvězda/trojúhelník; je možné použít i 5stupňový transformátor. Motor má TK kontakty, proto počítejte s nutností připojení relé tepelné ochrany.

Instalace a servisní požadavky

Ventilátor je určen pro nástěnnou nebo stropní montáž, ale instalaci by měl provést odborník kvůli třífázovému připojení a upevnění. Svorkovnice s krytím IP54 usnadní ochranu spojů; přístup k motoru a svorkám umožňuje snadnou kontrolu a servis.

Provozní limity a bezpečnost

Zařízení má tepelnou třídu F, max. provozní teplotu 70 °C a max. proud 5,4 A. Ventilátor nepatří do prostředí s přímým stykem s vodou nebo do výbušných zón; dodržujte elektrické normy a instalujte ochranné prvky podle platných předpisů.

Klíčové vlastnosti

• Vysoký průtok 36 468 m³/h pro velké prostory
• Příkon 2 700 W a provoz na 400 V pro stabilní výkon
• Svorkovnice IP54 a tepelná třída F (max. 70 °C) pro spolehlivý provoz
• Možnosti regulace: frekvenční měnič, tyristor, hvězda/trojúhelník
• Nástěnné provedení vhodné pro dílny, garáže a sklady (odborná montáž)

Často kladené otázky

Je tento ventilátor třífázový?

Ano. Ventilátor je třífázový (400 V) a navržený pro připojení k třífázové síti. Zajištění správného zapojení a ochrany musí provést odborník; motor má integrované TK kontakty, které je třeba připojit na relé tepelné ochrany.

Jak se reguluje výkon ventilátoru?

Regulaci výkonu provedete pomocí frekvenčního měniče (doporučeno se sinus filtrem), případně tyristorem, přepínačem hvězda/trojúhelník nebo 5stupňovým transformátorem. Volba závisí na požadované přesnosti řízení a kompatibilitě s vaším systémem ventilace.

Vydrží ventilátor v prašném nebo vlhkém prostředí?

Ventilátor má krytí svorkovnice IP54 a je vhodný pro dílny, garáže či sklady. Neposkytuje však ochranu proti přímému proudění vody nebo výbušným prachům; při instalaci do prašných či vlhkých prostředí je potřeba posoudit konkrétní podmínky a případně dodatečnou ochranu.

Je instalace složitá, zvládnu ji sám?

Ne. Instalaci a elektrické zapojení by měl provést kvalifikovaný elektrikář nebo specializovaná firma, protože jde o nástěnný třífázový přístroj s tepelnými kontakty a vyšším příkonem. Nesprávná montáž může ohrozit bezpečnost i funkčnost.
