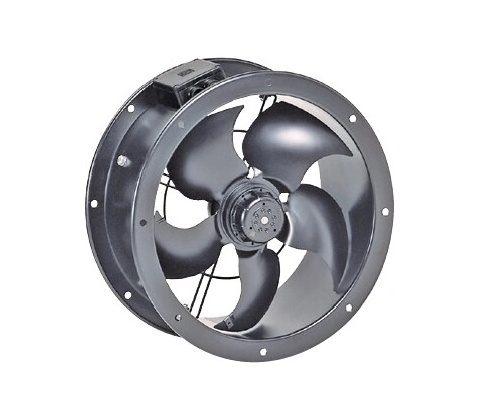

Soler & Palau TXBR-400 ECOWATT

Úsporný potrubní ventilátor TXBR 400 Ecowatt nabízí vysokou účinnost při nízké spotřebě elektrické energie. Potrubní ventilátor TXBR 400 Ecowatt je vybavený přírubami pro připojení vzduchotechnického potrubí. Monáž potrubního ventilátoru TXBR 400 Ecowatt je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Směr otáčení není možno měnit. U potrubního ventilátoru TXBR 400 Ecowatt je standardně průtok vzdušiny od oběžného kola k motoru.

Regulace otáček potrubního ventilátoru TXBR 400 Ecowatt je možná pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB Ecowatt. Směr otáčení není možno měnit.

Potrubní ventilátor TXBR 400 Ecowatt má skříň ventilátoru z ocelového galvanizovaného plechu opatřeného černým lakem pro delší životnost materiálů, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo ventilátoru je plastové, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku vzduchu a tlaku při minimální hlučnosti. Oběžné kolo ventilátoru je nalisované přímo na motoru.

Skříň úsporného ventilátoru Ecowatt TXBR

Skříň ventilátoru Ecowatt je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo úsporného ventilátoru Ecowatt

Oběžné kolo ventilátoru Ecowatt je plastové, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo ventilátoru Ecowatt je nalisované přímo na motor.

Motor úsporného ventilátoru Ecowatt TXBR

EC motor s tepelnou ochranou proti přetížení. Ložiska jsou kuličková. Krytí ventilátoru  IP44. Pracovní teplota v rozmezí -20 ° až 40 °C.

Směr otáčení

Směr otáčení ventilátoru Ecowatt není možno měnit. Ventilátor má standardně průtok vzdušiny od oběžného kola k motoru. Za příplatek lze objednat ventilátor s opačným průtokem.

Svorkovnice

Svorkovnice je standardně z černého plastu. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení). Krytí IP65.

Regulace otáček

Regulace otáček ventilátoru se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB Ecowatt. Dále analogovým vstupem 0–10 V od čidla teploty, vlhkosti nebo CO2.

Hluk úsporného ventilátoru Ecowatt TXBR

Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.

Montáž úsporného ventilátoru Ecowatt TXBR

Montáž ventilátoru Ecowatt je možná v každé poloze osy motoru. V případě horizontální montáže ventilátoru je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň ventilátoru Ecowatt nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
