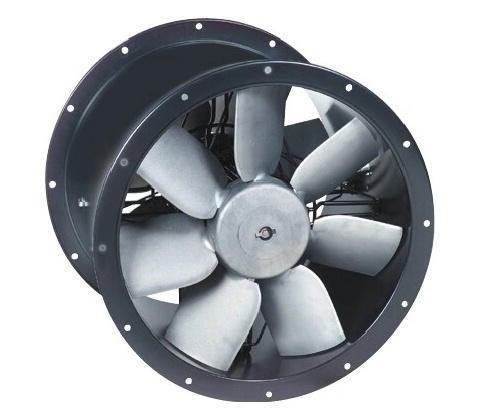

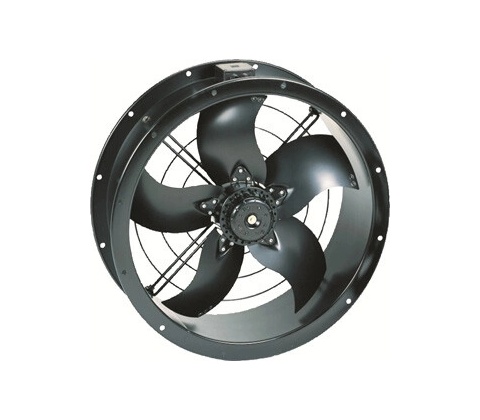

Soler & Palau TCBTx2/4-630

Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů. SkříňSkříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, opatřena černým polyesterovým lakem. Držáky a šrouby jsou galvanicky pokoveny.

Oběžné koloOběžná kola jsou vyrobena z Al slitiny, kola jsou staticky a dynamicky vyvážena, rozsah pracovních teplot je v rozmezí -40 až +70 °C. Natočení lopatek je pevné a nelze jej měnit. Oběžná kola jsou v protiběžném provedení, kola jsou speciálně optimalizovaná pro tento ventilátor a nelze je běžně zaměnit oběžnými koly z ventilátorů TCB.

MotorMotory jsou asynchronní s kotvou nakrátko. Motory jsou sériově vybaveny termopojistkou, vinutí má izolaci třídy F. Pracovní teplota - 40 °C až +70 °C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65.

Směr průtokuSměr průtoku je vždy ve směru šipky na skříni ventilátoru, směr průtoku nelze měnit.

SvorkovniceSvorkovnice je umístěna na skříni ventilátoru a obsahuje vývody z obou motorů.

Regulace otáčekRegulace otáček se provádí transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

HlukHluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).

MontážMontáž ventilátorů v každé poloze osy motoru.

PokynyVentilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.
