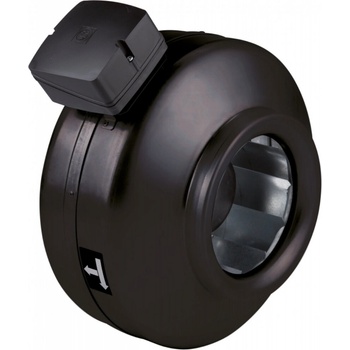

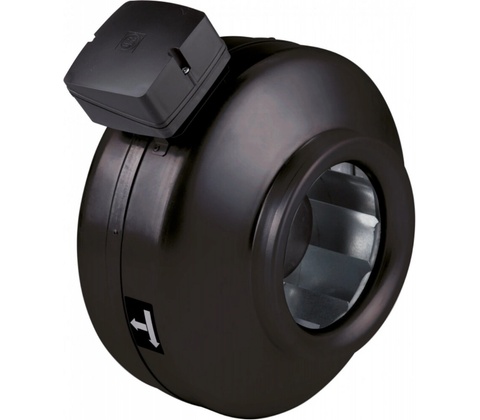

Soler & Palau RM 200 Ecowatt

Ventilátor do potrubí - ⌀ 200 mm (průměr potrubí), radiální konstrukce, úsporný EC motor, kuličková ložiska, průtok vzduchu 920 m3/h, příkon 136 W, krytí IP 44, materiál konstrukce pozink. ocel, hlučnost 35/54/54 dB/A, proud 0,9 A, otáčky 2580/min, rozměry 223 × 333 mm (Š×V), hmotnost 5 kg

Související soubory  Katalogový list  Návod k obsluze, montáži, zapojení

Robustní konstrukce

Odolná skříň z pozinkovaného ocelového plechu

Montážní konzola součástí (vel. 100–315)

Vysoká účinnost

Radiální oběžné kolo s dozadu zahnutými lopatkami

Efektivní přenos výkonu díky konstrukci s vnějším rotorem

Úsporný a spolehlivý provoz

EC motor s nízkou spotřebou energie

Tepelná i elektronická ochrana proti přetížení

Přesná regulace výkonu

Řízení pomocí potenciometru nebo externího regulátoru

Možnost automatického řízení přes 0–10 V (čidla CO₂, vlhkosti, teploty)

Snadná instalace

Montáž v libovolné poloze

Prakticky umístěná svorkovnice na těle ventilátoru

Dlouhá životnost

Kuličková ložiska pro bezproblémový chod

Spolehlivý provoz v rozsahu -20 až +40 °C

Konstrukce

Skříň je vylisována z velmi kvalitního ocelového pozinkového plechu, v dodávce (u velikostí 100–315) je montážní konzola.

Oběžné kolo je radiální s dozadu zahnutými lopatkami, vyrobeno z plastu. Oběžné kolo je nalisované na vnější rotor motoru.

Motor a svorkovnice

EC motor s tepelnou a elektronickou ochranou proti přetížení. Ložiska kuličková. Třída izolace B, krytí IP44. Pracovní teplota -20 °C až +40 °C.

Svorkovnice je z černého plastu a je umístěna na skříni ventilátoru.

Regulace otáček

Regulace ventilátoru je možná. Regulace otáček se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB-Ecowatt. Dále analogovým vstupem 0–10 V od čidla teploty, vlhkosti nebo CO2.

Montáž

Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
