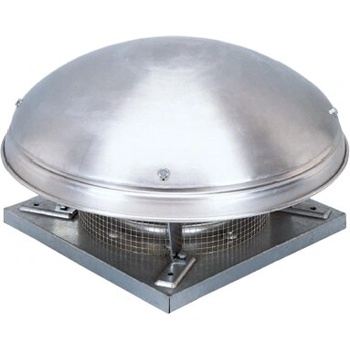

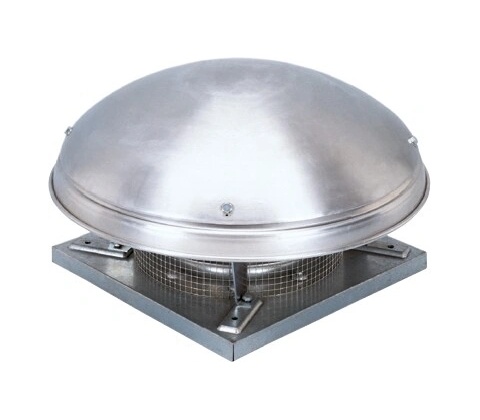

Střešní ventilátor CTHT/6/12-710 je určen pro vertikální výfuk vzdušniny. Střešní ventilátor CTHT/6/12-710 je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace...
Střešní ventilátor CTHT/6/12-710 je určen pro vertikální výfuk vzdušniny. Střešní ventilátor CTHT/6/12-710 je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTHT/6/12-710 je uložen mimo proud vzdušniny.Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 120 °C. Ventilace motoru střešního ventilátoru CTHT/6/12-710 je vyvedena ze strany skříně.SkříňSkříň je konstruována u typu CTH pro horizontální výfuk vzdušiny, u CTV pro vertikální. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen mimo proud vzdušiny. Ventilační okruh motoru je oddělený, používá vlastní radiální oběžné kolo. Po obvodu stříšky je u ventilátoru CTH ventilační spára, u typu CTV je ventilace motoru vyvedena ze strany skříně.Oběžné koloOběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.MotorMotor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +120?C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.Směr otáčeníSměr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.SvorkovniceSvorkovnice je přístupná po sejmutí stříšky ventilátoru, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP55.Regulace otáčekRegulace otáček se provádí frekvenčními měniči. U dvouotáčkových ventilátorů (označených 4/8 nebo 6/12) se otáčky přepínají přepínačem PUD.HlukHluk emitovaný ventilátorem je uveden v tabulkách. Hodnoty LpA na výkonových charakteristikách jsou měřeny ve volném poli na straně sání ve vzdálenosti 1,5 m.MontážVentilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).PokynyVentilátory jsou vhodné pro posílení tahu komína a obecné vzduchotechnické aplikace.
