R24Fans TB150-160

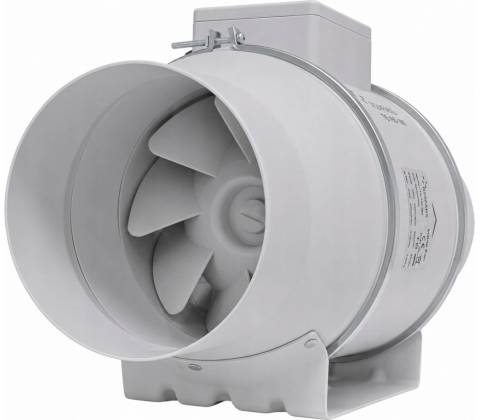

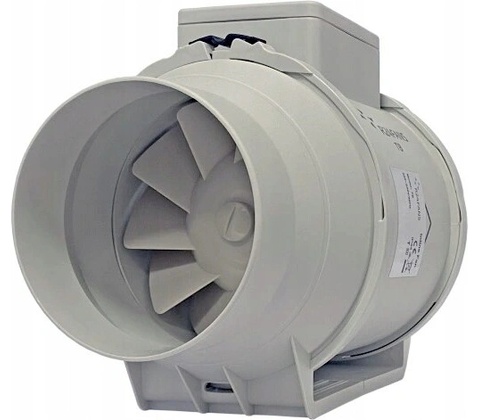

Potrubní ventilátormodel: TB150-160

Charakteristika:

• průměr výstupu: 147/158 mm (pro potrubí 150/160 mm - průměru 160 mm dosáhneme díky speciálním silikonovým redukcím, které jsou součástí balení)
• vysoký výkon: maximálně 530 m3/h
• nízká hlučnost: minimum 29 dB(A) ve vzdálenosti 3 m
• energeticky úsporný motor: minimální výkon 44 W
• motor se dvěma rychlostmi a ochranou proti přehřátí
• standardní kuličková ložiska
• snadná montáž a demontáž
• kryt vyrobený z PVC

Potrubní ventilátory se smíšeným průtokem řady TB se používají v systémech přívodní a odvodní ventilace, které vyžadují relativně vysoký tlak a silný proud vzduchu. Jsou vynikajícím řešením pro ventilační instalace v rodinných domech, bytových domech a veřejných budovách. Ventilátory jsou přizpůsobeny pro transport vzduchu o teplotě do + 60 °C. Jsou určeny pro ventilační potrubí o průměrech: 100, 125, 150, 160, 200, 250, 315 mm.

Konstrukce:

Kryt ventilátoru a oběžného kola je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou trvanlivost a mechanické vlastnosti. Tato konstrukce maximálně zjednodušuje údržbu ventilátoru.

Motor:

Jednofázový motor s kuličkovými ložisky pracuje na dvou úrovních otáček. Ventilátory mají zabudovanou tepelnou ochranu (tepelnou pojistku), která chrání před přehřátím. Třída ochrany motoru je IP X4.

Regulace rychlosti:

Díky vhodné konstrukci (dvě rychlosti motoru) může ventilátor fungovat na 2 rychlostech - pro přepínání mezi rychlostmi ventilátoru lze použít třípolohový přepínač. Pokud je však nutné plynulé nebo skokové regulování rychlosti, lze použít transformátorový stupňový regulátor nebo plynulý tyristorový regulátor a připojit jej ke svorce maximálního (vysokého) výkonu motoru.

Technické údaje:

• napájení - 230 V / 50 Hz
• průtok vzduchu (min./max.) - 410/530 m3/h
• jmenovitý výkon (min./max.) - 44/54 W
• Hlučnost (min./max.) - 29 / 33 dB(A)/3m
• odběr proudu (min./max.) - 0,19/0,22 A
• otáčky motoru (min./max.) - 1850/2550 ot./min.
• max. tlak vzduchu - 300 Pa
• max. provozní teplota - 60 °C
• hmotnost - 2,6 kg
• stupeň ochrany - X4

Rozměry [mm]:

ELEKTRICKÉ SCHÉMA ZAPOJENÍ

VARIANTA I - trvalé zapojení na vyšší rychlost

• LA - druhý běh
• L - napětí
• N - nulový vodič (nula)

VARIANTA II - trvalé zapojení na nižší rychlost

• LB - první běh
• L - napětí
• N - nulový vodič (nula)

VARIANTA III - zapojení s plynulým regulátorem otáček

• LA - druhý běh
• L - napětí
• N - nulový vodič (nula)
• R - regulátor otáček

VARIANTA IV - zapojení s přepínačem rychlostí (otáček)

• LA - druhý běh
• LB - první běh
• L - napětí
• N - nulový vodič (nula)
• C - dvou- nebo třípolohový přepínač

Montáž:

Možná je montáž pod libovolným úhlem vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které může být ventilátor připevněn přímo k podlaze, stěně nebo stropu. Ventilátory mohou být umístěny na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat pár ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Pro zjednodušení montáže a připojení může být montážní krabice v libovolné poloze.
